Труборез воздушно-плазменный ТР-2
Для полуавтоматической резки
труб из электропроводных
материалов
диаметром свыше 270 мм.
Преимущества:
- Обеспечивает высокую точность реза: расхождение между началом и концом реза составляет не более 1 мм.
- Наличие цепи в качестве направляющей, по которой продвигается труборез вокруг трубы, практически снимает ограничение по диаметру разрезаемой трубы и ее форме.
- Позволяет делать рез "под фаску" до 30о обеспечивается изменением угла между плазмотроном и поверхностью трубы.
 Пульт дистанционного управления удобно располагается в руке сварщика и обеспечивает следующие регулировки:
- Изменение направления движения тележки.
- Скорость движения тележки.
- Включение наладочного режима.
- Включение режима резки.
- Экономичность и эргономичность - низкая потребляемая мощность; и электроэнергии; высокая мобильность и легкая транспортировка.
Рекомендации:
- Предназначен для использования с аппаратами DC-120П.3М и DC-90П.3М, но может быть использован с источником для ВПР любого другого типа, при условии обеспечения питания блока управления труборезом.
- Эффективно эксплуатируется в производственных подразделениях и организациях, производящих РВР на трубопроводах различного назначения.

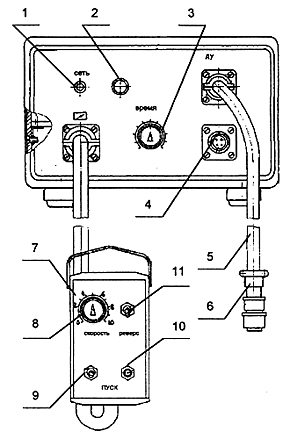

Органы управления:
- Индикатор включения Uпит.
- Предохранитель.
- Задатчик врем задержки движен.
- Разъем питания.
- Кабель соединительный.
- Подключение к аппарат ВПР.
- Пульт дистанционного упр.
- Задатчик скорости движения.
- Тумблер включения. резки.
- Вкл движения при наладке.
- Перекл изменения движения.
|
|
 |
| Комплектность: |
| 1. |
Тележка (резак, кабель пит.) |
1 шт. |
6. |
Катод |
5 шт. |
| 2. |
Блок управления ТР |
1 шт. |
7. |
Завихритель |
3 шт. |
| 3. |
Комплект цепей |
1 шт. |
8. |
Наконечник |
1 шт. |
| 4. |
Кабель переходной |
1 шт. |
9. |
Паспорт |
1 шт. |
| 5. |
Сопло |
10 шт. |
|
|
|
|
| Технические
характеристики: |
| 1. |
Максимальная скорость тележки, м/мин |
0,79 |
9. |
Длина цепи, мм
№1
№2
№3
№4
№5
№0 |
996
1178
1347
1528
1867
73 |
| 2. |
Тип двигателя тележки |
ДП60-24-4
-120-Р09 |
|
| 3. |
Напряжение питания двигателя, В |
27 |
|
| 4. |
Номинальный ток двигателя, А |
5 |
|
| 5. |
Номинальный ток плазменного резака, А |
120 |
|
| 6. |
Длина кабеля, м не менее |
6 |
10. |
Масса тележки, со шлангом 6 м, кг |
9 |
| 7. |
Номинальное напряжение резака, В |
110 |
|
Масса блока управления труборезом, кг |
4 |
| 8. |
Рабочий диапазон температур, оС от- 20о до+ 40о |
|
11. |
Удельная масса цепи, кг/м |
2,89 |
|
|
